راهنمای خرید محافظ برق و علائم خرابی

مقدمه

محافظ برق یکی از مهم‌ترین تجهیزات حفاظتی برای لوازم برقی محسوب می‌شود و نقش مهمی در جلوگیری از آسیب‌های ناشی از نوسانات ولتاژ ایفا می‌کند. امروزه تقریباً تمام وسایل برقی خانگی مانند یخچال، تلویزیون، ماشین لباسشویی، کولر گازی، کامپیوتر و حتی کنسول‌های بازی دارای بردهای الکترونیکی حساسی هستند که در برابر افزایش یا کاهش ناگهانی ولتاژ آسیب‌پذیرند. اگر محافظ برق وظیفه خود را به‌درستی انجام ندهد، ممکن است در زمان نوسان برق نتواند از دستگاه محافظت کند و خسارت‌های سنگینی به وسایل برقی وارد شود.

بسیاری از افراد تصور می‌کنند تا زمانی که چراغ محافظ روشن است، دستگاه کاملاً سالم بوده و عملکرد مناسبی دارد؛ در حالی که روشن بودن چراغ همیشه به معنای سالم بودن مدار داخلی نیست. ممکن است برخی از قطعات داخلی مانند رله، فیوز یا مدار کنترل ولتاژ دچار آسیب شده باشند اما چراغ همچنان روشن بماند. به همین دلیل شناخت علائم خرابی محافظ برق و آشنایی با روش‌های بررسی سلامت آن اهمیت زیادی دارد.

در این مقاله بررسی می‌کنیم که از کجا بفهمیم محافظ برق سالم است، چه نشانه‌هایی خرابی محافظ را نشان می‌دهد، چگونه می‌توان بدون تجهیزات تخصصی یا با استفاده از ابزارهایی مانند فازمتر و مولتی‌متر سلامت آن را بررسی کرد و چه زمانی باید محافظ برق را تعویض کنیم.

محافظ برق چیست و چگونه از وسایل برقی محافظت می‌کند؟

محافظ برق وسیله‌ای است که بین پریز برق و دستگاه الکتریکی قرار می‌گیرد و وظیفه آن کنترل ولتاژ ورودی است. زمانی که ولتاژ برق از محدوده استاندارد خارج شود، محافظ به‌طور خودکار جریان برق را قطع می‌کند تا از آسیب رسیدن به وسیله برقی جلوگیری شود. پس از بازگشت ولتاژ به وضعیت پایدار نیز محافظ با رعایت زمان تأخیر مناسب، دوباره برق را به دستگاه منتقل می‌کند.

در ظاهر، محافظ برق شباهت زیادی به یک چندراهی معمولی دارد، اما در داخل آن قطعاتی مانند رله، فیوز، مدار اندازه‌گیری ولتاژ، خازن و برد الکترونیکی قرار گرفته است. این قطعات به‌صورت مداوم ولتاژ ورودی را کنترل می‌کنند و در صورت مشاهده افزایش یا کاهش شدید ولتاژ، برق خروجی را قطع می‌کنند.

وجود چنین سیستمی باعث می‌شود بردهای الکترونیکی، موتور، کمپرسور و سایر قطعات حساس وسایل برقی در برابر نوسانات ناگهانی آسیب نبینند. به همین دلیل استفاده از محافظ برق استاندارد، یکی از ساده‌ترین و کم‌هزینه‌ترین راهکارها برای افزایش طول عمر لوازم برقی محسوب می‌شود.

چرا بررسی سلامت محافظ برق اهمیت دارد؟

بسیاری از کاربران تنها زمانی متوجه خرابی محافظ برق می‌شوند که یکی از وسایل برقی آن‌ها آسیب دیده است. در حالی که محافظ نیز مانند هر وسیله الکترونیکی دیگری عمر مفید مشخصی دارد و ممکن است پس از چند سال استفاده، عملکرد اولیه خود را از دست بدهد.

اگر محافظ برق دچار خرابی شود، دیگر نمی‌تواند نوسانات ولتاژ را به‌درستی تشخیص دهد یا در زمان مناسب جریان برق را قطع کند. در نتیجه، وسایل متصل به آن مستقیماً در معرض نوسانات قرار می‌گیرند و احتمال سوختن بردهای الکترونیکی یا موتور دستگاه افزایش پیدا می‌کند.

از طرف دیگر، برخی خرابی‌ها ممکن است باعث شوند محافظ برق بدون دلیل جریان را قطع کند یا زمان تأخیر آن به‌درستی عمل نکند. این موضوع علاوه بر ایجاد اختلال در استفاده از وسایل برقی، می‌تواند نشانه‌ای از آسیب دیدن قطعات داخلی محافظ باشد.

به همین دلیل توصیه می‌شود هر چند وقت یک‌بار عملکرد محافظ برق بررسی شود؛ به‌ویژه اگر در منطقه‌ای زندگی می‌کنید که قطع و وصل برق یا نوسانات ولتاژ به‌طور مکرر رخ می‌دهد.

علائم خرابی محافظ برق

خرابی محافظ برق همیشه به‌صورت ناگهانی اتفاق نمی‌افتد و معمولاً قبل از ازکارافتادن کامل، نشانه‌هایی از خود بروز می‌دهد. آشنایی با این علائم می‌تواند از آسیب رسیدن به وسایل برقی جلوگیری کند و به شما کمک کند قبل از وقوع خسارت، نسبت به تعویض یا تعمیر محافظ اقدام کنید.

مهم‌ترین علائم خرابی محافظ برق عبارت‌اند از:

• چشمک زدن غیرعادی چراغ‌های نشانگر
• بوی سوختگی یا احساس بوی پلاستیک داغ
• شنیدن صدای تق‌تق یا جرقه از داخل محافظ
• داغ شدن بیش از حد بدنه محافظ
• روشن نشدن دستگاه پس از پایان زمان تأخیر
• قطع شدن مکرر برق خروجی بدون وجود نوسان در برق شهری
• تغییر غیرعادی در مدت زمان تأخیر
• شل شدن پریزها یا تغییر رنگ بدنه در اثر حرارت

وجود یکی از این نشانه‌ها لزوماً به معنای خرابی کامل محافظ نیست، اما مشاهده چند مورد به‌صورت هم‌زمان می‌تواند نشان‌دهنده وجود مشکل در مدار داخلی باشد و بهتر است محافظ توسط فرد متخصص بررسی یا تعویض شود.

جدول مقایسه محافظ برق سالم و محافظ برق خراب

گاهی اوقات تشخیص سلامت محافظ تنها با نگاه کردن به ظاهر آن امکان‌پذیر نیست. جدول زیر مهم‌ترین تفاوت‌های میان یک محافظ سالم و یک محافظ آسیب‌دیده را نشان می‌دهد.

نکته مهم این است که حتی اگر محافظ برق از نظر ظاهری سالم به نظر برسد، باز هم ممکن است برخی قطعات داخلی آن دچار فرسودگی شده باشند. به همین دلیل انجام تست‌های دوره‌ای، به‌ویژه برای محافظ‌هایی که چند سال از عمر آن‌ها گذشته است، توصیه می‌شود.

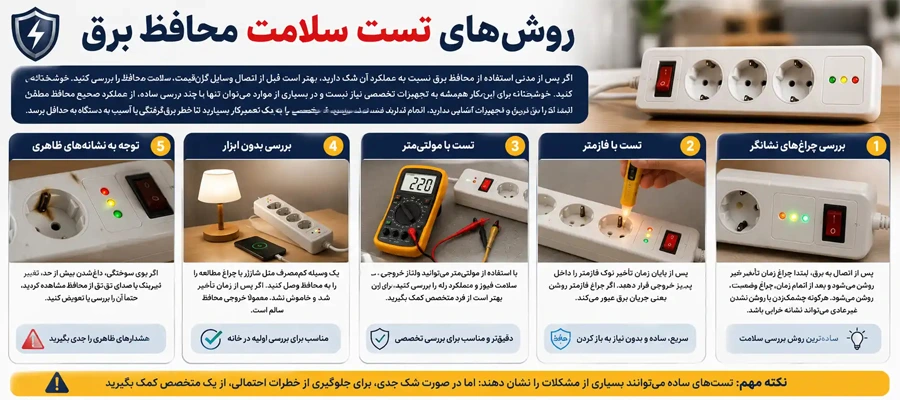

روش‌های تست سلامت محافظ برق

اگر پس از مدتی استفاده از محافظ برق نسبت به عملکرد آن شک دارید، بهتر است قبل از اتصال وسایل گران‌قیمت، سلامت محافظ را بررسی کنید. خوشبختانه برای این کار همیشه به تجهیزات تخصصی نیاز نیست و در بسیاری از موارد می‌توان تنها با چند بررسی ساده، از عملکرد صحیح محافظ مطمئن شد. البته اگر با برق و تجهیزات الکتریکی آشنایی ندارید، انجام تست‌های تخصصی را به یک تعمیرکار بسپارید تا خطر برق‌گرفتگی یا آسیب به دستگاه به حداقل برسد.

بررسی چراغ‌های نشانگر محافظ برق

یکی از ساده‌ترین روش‌های بررسی سلامت محافظ برق، مشاهده چراغ‌های نشانگر آن است. تقریباً تمام محافظ‌های استاندارد دارای چراغ‌هایی هستند که وضعیت برق ورودی، زمان تأخیر و آماده‌به‌کار بودن دستگاه را نمایش می‌دهند.

در حالت عادی، پس از اتصال محافظ به برق، ابتدا چراغ مربوط به زمان تأخیر روشن می‌شود و پس از پایان زمان تعیین‌شده، چراغ خروجی یا وضعیت عادی روشن خواهد شد. اگر چراغ‌ها به‌صورت نامنظم چشمک بزنند، اصلاً روشن نشوند یا پس از پایان زمان تأخیر همچنان وضعیت عادی نمایش داده نشود، احتمال خرابی مدار داخلی وجود دارد.

البته باید توجه داشت که گاهی تنها خود چراغ LED دچار خرابی شده است و مدار محافظ همچنان به‌درستی کار می‌کند. بنابراین خاموش بودن چراغ به‌تنهایی دلیل قطعی برای خراب بودن محافظ نیست و بهتر است سایر روش‌های بررسی نیز انجام شوند.

تست سلامت محافظ برق با فازمتر

یکی از متداول‌ترین روش‌های بررسی محافظ برق، استفاده از فازمتر است. این روش سریع، ساده و بدون نیاز به باز کردن محافظ انجام می‌شود و می‌تواند نشان دهد که آیا جریان برق از محافظ عبور می‌کند یا خیر.

برای انجام این تست، ابتدا محافظ را به برق متصل کنید اما هیچ وسیله‌ای به خروجی آن وصل نباشد. سپس نوک فازمتر را داخل یکی از پریزهای خروجی قرار دهید. اگر پس از پایان زمان تأخیر، چراغ فازمتر روشن شود، نشان می‌دهد برق از محافظ عبور می‌کند.

در صورتی که هیچ‌یک از خروجی‌ها جریان نداشته باشند، ابتدا محافظ را به یک پریز دیگر متصل کنید تا از سالم بودن برق ورودی مطمئن شوید. اگر همچنان برق خروجی وجود نداشت، احتمال خرابی محافظ زیاد است.

البته این روش تنها عبور جریان برق را بررسی می‌کند و نمی‌تواند کیفیت عملکرد مدار محافظ یا نحوه واکنش آن در برابر نوسانات ولتاژ را مشخص کند.

تست محافظ برق با مولتی‌متر

اگر به مولتی‌متر دسترسی دارید و با نحوه کار آن آشنا هستید، می‌توانید بررسی دقیق‌تری انجام دهید. مولتی‌متر علاوه بر نمایش ولتاژ خروجی، می‌تواند سلامت برخی قطعات داخلی مانند فیوز و مسیرهای اتصال را نیز مشخص کند.

در این روش ابتدا باید محافظ از برق جدا شود و در صورت نیاز، توسط فرد متخصص باز شود. سپس پیوستگی مدار، سلامت فیوز، ولتاژ خروجی و عملکرد رله بررسی می‌شود. همچنین می‌توان مدت زمان تأخیر را با استفاده از یک کرنومتر اندازه گرفت و آن را با مقدار استاندارد مقایسه کرد.

اگر ولتاژ خروجی اختلاف قابل‌توجهی با ولتاژ استاندارد داشته باشد یا زمان تأخیر بسیار کمتر یا بیشتر از مقدار تعیین‌شده باشد، احتمال خرابی مدار کنترل یا رله وجود دارد.

در صورتی که تجربه کافی در کار با تجهیزات الکتریکی ندارید، بهتر است این تست را انجام ندهید، زیرا باز کردن محافظ و اندازه‌گیری ولتاژ می‌تواند خطرناک باشد.

بررسی سلامت محافظ بدون ابزار

در بسیاری از مواقع حتی بدون استفاده از فازمتر یا مولتی‌متر نیز می‌توان تا حد زیادی از سلامت محافظ برق مطمئن شد. اگر چراغ‌های محافظ عملکرد طبیعی دارند، زمان تأخیر مطابق معمول است و وسایل متصل بدون قطع و وصل شدن کار می‌کنند، احتمال سالم بودن محافظ زیاد است.

یکی دیگر از روش‌های ساده، اتصال یک وسیله کم‌مصرف مانند شارژر تلفن همراه یا چراغ مطالعه به محافظ است. اگر دستگاه پس از پایان زمان تأخیر به‌درستی روشن شود و عملکرد آن پایدار باشد، معمولاً خروجی محافظ مشکلی ندارد.

همچنین می‌توانید محافظ را به پریز دیگری در منزل متصل کنید. گاهی اوقات مشکل از پریز برق است و نه خود محافظ. این کار کمک می‌کند علت اصلی قطع بودن برق را راحت‌تر تشخیص دهید.

چه زمانی باید محافظ برق را تعویض کنیم؟

بسیاری از کاربران تصور می‌کنند محافظ برق تا زمانی که کاملاً از کار نیفتاده، نیازی به تعویض ندارد. اما این تصور همیشه درست نیست. قطعات داخلی محافظ نیز مانند سایر تجهیزات الکترونیکی به مرور زمان فرسوده می‌شوند و ممکن است دقت عملکرد اولیه خود را از دست بدهند.

در شرایط زیر بهتر است محافظ برق را تعویض کنید:

• عمر محافظ بیش از ۵ تا ۷ سال باشد.
• چندین بار در معرض نوسانات شدید برق قرار گرفته باشد.
• بوی سوختگی یا آثار ذوب‌شدگی روی بدنه مشاهده شود.
• زمان تأخیر به‌طور غیرعادی تغییر کرده باشد.
• خروجی محافظ بدون دلیل قطع و وصل شود.
• چراغ‌های نشانگر عملکرد طبیعی نداشته باشند.
• محافظ پس از پایان زمان تأخیر برق خروجی نداشته باشد.

تعویض به‌موقع محافظ برق، هزینه بسیار کمتری نسبت به تعمیر یا تعویض وسایل برقی آسیب‌دیده خواهد داشت. به همین دلیل اگر نسبت به سلامت محافظ شک دارید، بهتر است آن را با یک مدل استاندارد و باکیفیت جایگزین کنید.

اشتباهات رایج هنگام استفاده از محافظ برق

بسیاری از کاربران تصور می‌کنند که پس از خرید محافظ برق، دیگر هیچ نگرانی بابت نوسانات ولتاژ وجود ندارد؛ در حالی که استفاده نادرست از محافظ می‌تواند باعث کاهش کارایی آن شود. یکی از رایج‌ترین اشتباهات، اتصال چند وسیله پرمصرف به یک محافظ است. اگر مجموع توان مصرفی دستگاه‌ها از ظرفیت محافظ بیشتر باشد، فشار زیادی به مدار داخلی وارد می‌شود و احتمال خرابی آن افزایش می‌یابد.

اشتباه دیگر، استفاده از محافظ نامناسب برای وسیله برقی است. برای مثال، محافظ مخصوص تلویزیون برای یخچال انتخاب مناسبی نیست، زیرا کمپرسور یخچال به زمان تأخیر بیشتری نیاز دارد. همچنین برخی کاربران محافظ را در محیط‌های مرطوب یا در کنار وسایل گرمایشی قرار می‌دهند که این موضوع می‌تواند عمر مفید آن را کاهش دهد.

بی‌توجهی به علائم خرابی نیز یکی دیگر از اشتباهات رایج است. اگر محافظ بوی سوختگی بدهد، بیش از حد داغ شود یا چراغ‌های آن عملکرد غیرعادی داشته باشند، بهتر است هرچه سریع‌تر بررسی یا تعویض شود.

نکاتی که کمتر درباره محافظ برق گفته می‌شود

بیشتر مقالات تنها به روش‌های تست سلامت محافظ برق می‌پردازند، اما چند نکته مهم وجود دارد که دانستن آن‌ها می‌تواند از خرابی وسایل برقی جلوگیری کند.

اولین نکته این است که محافظ برق نیز عمر مفید دارد. حتی اگر ظاهر محافظ کاملاً سالم باشد، قطعاتی مانند رله، خازن و فیوز داخلی به مرور زمان فرسوده می‌شوند. به همین دلیل توصیه می‌شود محافظ‌هایی که بیش از ۵ تا ۷ سال از عمر آن‌ها گذشته است، بررسی یا در صورت نیاز تعویض شوند.

نکته دیگر مربوط به تعداد دفعات قطع و وصل برق است. در مناطقی که نوسانات برق زیاد است، محافظ بیشتر از حالت عادی درگیر قطع و وصل جریان می‌شود و همین موضوع باعث استهلاک سریع‌تر قطعات داخلی خواهد شد.

همچنین بسیاری از افراد تصور می‌کنند محافظ برق در برابر هر نوع حادثه الکتریکی از وسایل محافظت می‌کند، در حالی که محافظ‌های معمولی برای مقابله با صاعقه مستقیم یا نوسانات بسیار شدید طراحی نشده‌اند. در چنین شرایطی استفاده از تجهیزات حفاظتی تخصصی‌تر مانند برق‌گیر یا سیستم ارت استاندارد نیز اهمیت پیدا می‌کند.

محافظ برق رله‌ای بهتر است یا دیجیتال؟

امروزه محافظ‌های برق در دو نوع اصلی رله‌ای و دیجیتال تولید می‌شوند. هر دو مدل وظیفه محافظت از وسایل برقی را بر عهده دارند، اما از نظر سرعت عملکرد و دقت کنترل ولتاژ تفاوت‌هایی با یکدیگر دارند.

محافظ‌های رله‌ای از یک رله مکانیکی برای قطع و وصل جریان استفاده می‌کنند. این مدل‌ها قیمت مناسب‌تری دارند و برای استفاده خانگی بسیار رایج هستند. در مقابل، محافظ‌های دیجیتال با استفاده از مدارهای الکترونیکی، ولتاژ را با دقت بیشتری کنترل می‌کنند و معمولاً امکاناتی مانند نمایشگر ولتاژ، تنظیم زمان تأخیر و دقت بیشتر در تشخیص نوسانات را در اختیار کاربر قرار می‌دهند.

اگر هدف شما محافظت از وسایل حساس و گران‌قیمت باشد، استفاده از محافظ‌های دیجیتال استاندارد می‌تواند انتخاب مناسب‌تری باشد؛ هرچند کیفیت ساخت و اعتبار برند نیز نقش مهمی در عملکرد محصول دارد.

چگونه عمر محافظ برق را افزایش دهیم؟

رعایت چند نکته ساده می‌تواند باعث افزایش طول عمر محافظ برق و حفظ عملکرد صحیح آن شود. بهتر است محافظ را در محیطی خشک و دور از رطوبت قرار دهید و از قرار دادن آن در معرض نور مستقیم خورشید یا منابع گرمایی خودداری کنید. همچنین هر چند وقت یک‌بار کابل، دوشاخه و پریزهای خروجی را بررسی کنید تا در صورت مشاهده هرگونه آسیب، از ادامه استفاده از آن خودداری شود.

در صورت وقوع نوسانات شدید یا پس از رعدوبرق، عملکرد محافظ را بررسی کنید. اگر احساس می‌کنید زمان تأخیر تغییر کرده یا چراغ‌های نشانگر رفتار غیرعادی دارند، بهتر است قبل از اتصال وسایل گران‌قیمت، محافظ توسط فرد متخصص بررسی شود.

سوالات متداول

از کجا بفهمیم محافظ برق سالم است؟

اگر چراغ‌های نشانگر عملکرد طبیعی داشته باشند، زمان تأخیر مطابق استاندارد باشد، خروجی برق پایدار باشد و محافظ بدون بوی سوختگی یا داغ شدن بیش از حد کار کند، احتمال سالم بودن آن زیاد است. برای اطمینان بیشتر نیز می‌توان از فازمتر یا مولتی‌متر استفاده کرد.

آیا روشن بودن چراغ محافظ به معنای سالم بودن آن است؟

خیر. روشن بودن چراغ تنها نشان می‌دهد که برق به محافظ رسیده است. ممکن است مدار داخلی یا رله محافظ آسیب دیده باشد و چراغ همچنان روشن بماند.

عمر مفید محافظ برق چقدر است؟

در شرایط استفاده معمول، عمر مفید بیشتر محافظ‌های استاندارد بین ۵ تا ۷ سال است. البته تعداد دفعات نوسان برق، کیفیت ساخت و شرایط نگهداری می‌تواند این مدت را کمتر یا بیشتر کند.

آیا محافظ برق قابل تعمیر است؟

در برخی موارد مانند خرابی فیوز یا رله، امکان تعمیر وجود دارد؛ اما اگر مدار اصلی یا برد الکترونیکی آسیب دیده باشد، معمولاً تعویض محافظ گزینه مطمئن‌تری است.

آیا هر محافظ برقی برای همه وسایل مناسب است؟

خیر. محافظ یخچال، تلویزیون، کامپیوتر و سایر تجهیزات از نظر زمان تأخیر، ظرفیت جریان و نوع عملکرد با یکدیگر تفاوت دارند. بهتر است همیشه از محافظ متناسب با نوع دستگاه استفاده شود.

بهترین روش تست سلامت محافظ برق چیست؟

برای بررسی اولیه، مشاهده چراغ‌های نشانگر و استفاده از فازمتر کافی است. اگر نیاز به بررسی دقیق‌تر باشد، تست با مولتی‌متر یا مراجعه به تعمیرکار متخصص بهترین گزینه خواهد بود.

جمع‌بندی

محافظ برق یکی از مهم‌ترین تجهیزات حفاظتی برای وسایل برقی است و نقش مهمی در جلوگیری از آسیب‌های ناشی از نوسانات ولتاژ دارد. با این حال، این وسیله نیز مانند سایر تجهیزات الکترونیکی ممکن است پس از مدتی دچار فرسودگی یا خرابی شود. به همین دلیل آشنایی با علائم خرابی و روش‌های تست سلامت آن اهمیت زیادی دارد.

در این مقاله بررسی کردیم که چگونه می‌توان با مشاهده چراغ‌های نشانگر، استفاده از فازمتر، مولتی‌متر یا حتی چند آزمایش ساده، از سلامت محافظ برق اطمینان حاصل کرد. همچنین با علائمی مانند داغ شدن بیش از حد، بوی سوختگی، تغییر زمان تأخیر و قطع و وصل غیرعادی برق آشنا شدیم که می‌توانند نشانه خرابی محافظ باشند.

اگر محافظ برق شما چندین سال است که مورد استفاده قرار می‌گیرد یا نشانه‌های غیرعادی از خود نشان می‌دهد، بهتر است پیش از آسیب رسیدن به وسایل برقی، آن را بررسی یا تعویض کنید. انتخاب یک محافظ استاندارد، استفاده صحیح از آن و انجام بررسی‌های دوره‌ای، بهترین راه برای افزایش طول عمر لوازم برقی و جلوگیری از هزینه‌های سنگین تعمیر خواهد بود.
